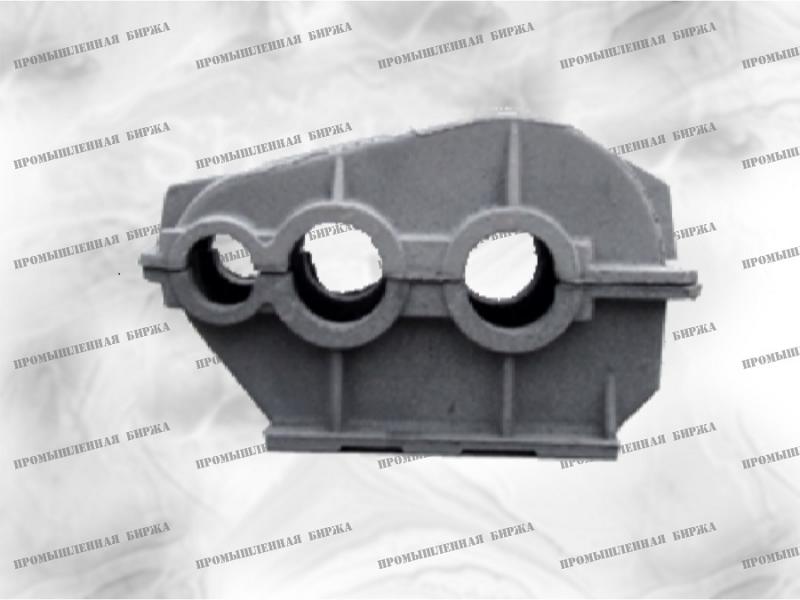

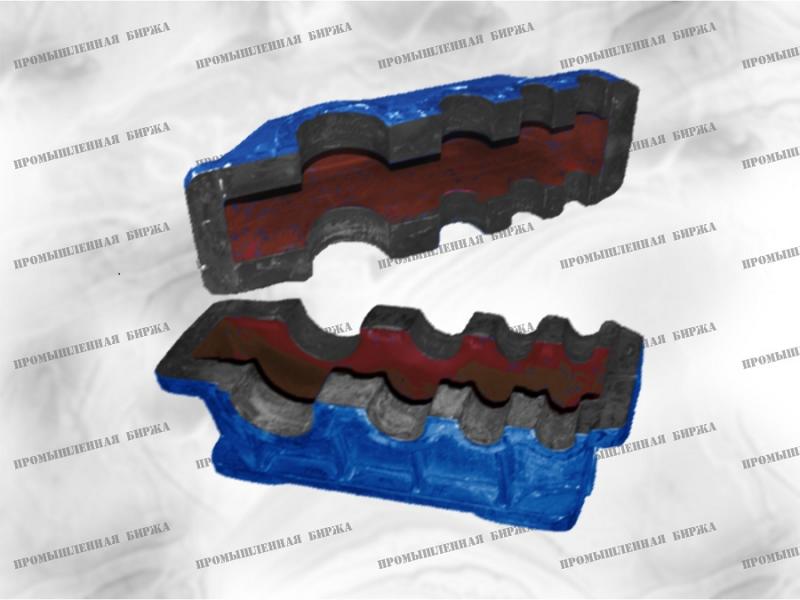

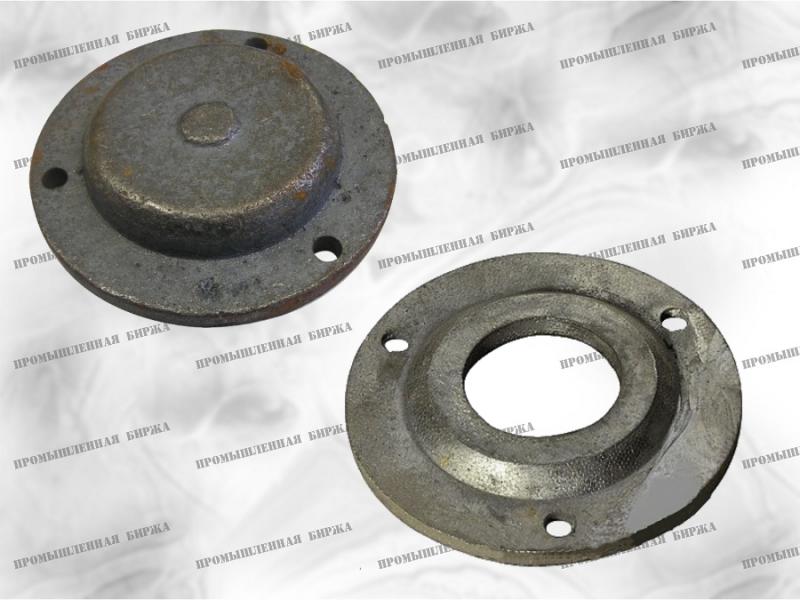

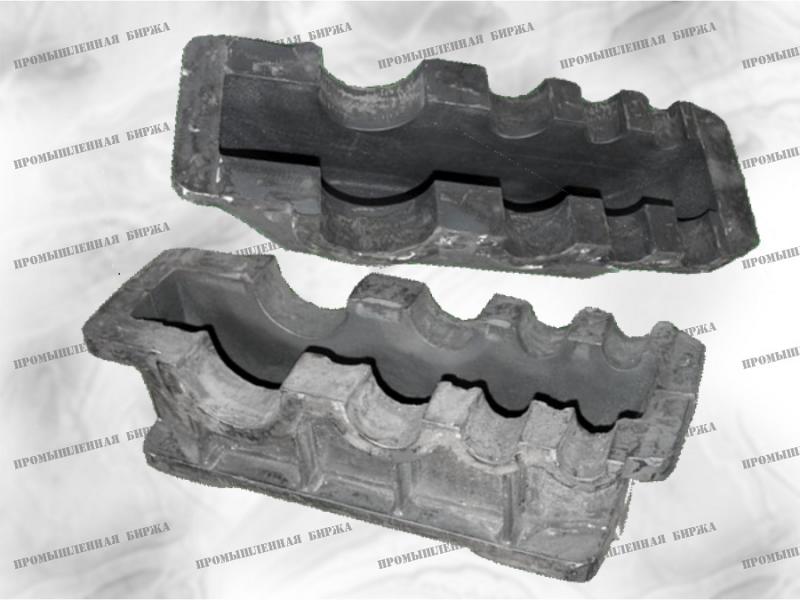

Гаечный ключ является одним из основных инструментов при сборке и разборке как цилиндрических двухступенчатых редукторов типа Ц2У, так и червячных одноступенчатых редукторов Ч.
Но, поскольку нет никакой необходимости держать под рукой весь комплект ключей или головок, приводим таблицу, позволяющую определить по размерам резьбы шестигранных гаек и болтов набор необходимого инструмента.
Размеры гаек и болтов под ключ в зависимости от резьбы по ГОСТ 5915-70
Диаметр резьбы М |
М2 |
М2,3 |
М2,6 |
М3 |
М3,5 |
М4 |
М5 |
М(5-6) |
М6 |
М7 |
М8 |
М(8) |
М10 |
М(10) |
М12 |
М(12) |
Размер под ключ мм |
4 |
4,5 |
5 |
5,5 |
6 |
7 |
8 |
9 |
10 |
11 |
13 |
14 |
16 |
17 |
18 |
19 |
|
Диаметр резьбы М |
М14 |
М(14) |
М16 |
М18 |
М20 |
М(22) |
М22 |
М24 |
М27 |
М30 |
М33 |
М36 |
М39 |
М42 |
М45 |
М48 |
Размер под ключ мм |
21 |
22 |
24 |
27 |
30 |
32 |
34 |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
70 |
75 |
|
Диаметр резьбы М |
М52 |
М56 |
М60 |
М64 |
М68 |
М72 |
М76 |
М80 |
М85 |
М90 |
М95 |
М100 |
М105 |
М110 |
М115 |
М120 |
Размер под ключ мм |
80 |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
130 |
135 |
145 |
150 |
155 |
165 |
170 |
Также обращаем внимание, что при сборке редукторов желательно применять динамометрические ключи, позволяющие произвести затяжку с рекомендуемым усилием. Недостаточная затяжка резьбовых соединений грозит протечками масла в корпусе, а избыточное усилие приведёт к растяжению болтов, что в итоге также приведёт к ослаблению соединения. Необходимые значения усилий должны быть указаны в паспорте изделия, некоторые из которых размещены в нашем каталоге. Чтобы отвернуть гайку или болт достаточно и обычного рожкового ключа или головки.
