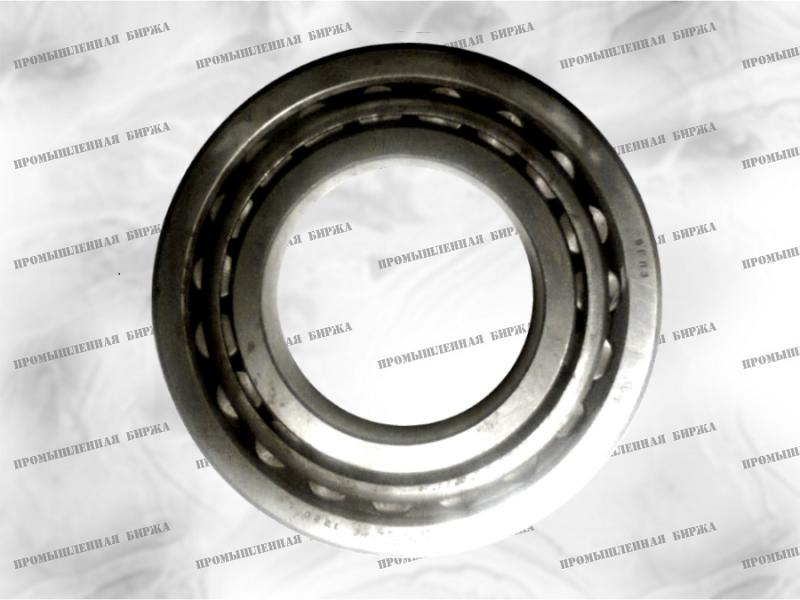

Подшипник 7220. Применение.
По характеру воспринимаемой нагрузки подшипник 7220 принято считать радиально-упорной опорой качения, то есть воспринимающей одновременно и радиальные и осевые нагрузки. Благодаря чему это возможно? Роликовые тела качения и поверхности обойм, по которым они катаются, имеют коническую форму, что позволяет расположить ролики в однорядном сепараторе под некоторым углом относительно оси вращения. Такая конструкция позволяет суммировать разнонаправленные усилия. Поскольку внешняя обойма является съёмной, то регулировка зазора осуществляется самим потребителем при установке узла на оборудование. Наиболее распространённое обозначение в импортных каталогах – подшипник 30220.
Подшипник 7220 обладает большой грузоподъёмностью, что позволяет применять его в качестве ступичной опоры качения переднего моста некоторых моделей автомобиля МАЗ. В промышленном производстве данный подшипник устанавливается в редуктор Ц2-400, являясь опорой для выходного цилиндрического вала.
Подшипник 7220. Размеры.
 |
|
| Размеры номинальные, мм |
Угол, град |
Вес,кг |
|
| Диаметр отверстия внутреннего кольца |
Внешний диаметр наружного кольца |
Монтажная высота |
Ширина внутреннего кольца |
Ширина наружного кольца |
Фаска |
| d |
D |
T |
C |
B |
r |
α |
| 100 |
180 |
37 |
34 |
29 |
3,5 |
|
3,63 |
|
Технические характеристики подшипника
| Конструкция |
Роликовый конический однорядный (радиально-упорный) |
| Основная нагрузка |
Радиальная и осевая только в одну сторону |
| Дополнительная нагрузка |
Радиальная при работе в паре. Только осевая не рекомендуется. |
| Статическая грузоподъемность, кН |
185 |
| Динамическая грузоподъемность, кН |
256 |
| Предельная частота вращения, при пластичном смазочном материале, об/мин |
2800 |
| Предельная частота вращения, при жидком смазочном материале, об/мин |
3800 |
| Количество роликов в подшипнике, шт |
19 |
| Материал тел качения |
Сталь ШХ15 |
| Размеры ролика, мм |
 |
d |
18,195 |
| D |
19,5 |
| L |
23,1 |
| Допускаемая величина перекоса, минут |
2 |
Как купить подшипник 7220. От чего зависит цена.
Роликовый конический однорядный радиально-упорный подшипник 7220 имеет несколько модификаций, которые отличаются друг от друга определёнными характеристиками. Заказчики имеют возможность купить опоры качения, изготовленные по разным классам точности или с увеличенной грузоподъёмностью. При наличии дополнительных характеристик цена подшипника увеличивается. Так же выше стоимость у импортных аналогов рассматриваемого узла.
Пример обозначения при заказе.
Подшипник 7220А
Что означает:
- 7 – тип подшипника (роликовый конический);
- 2 – серия внешних диаметров;
- 20 – условный диаметр отверстия во внутреннем кольце (20х5=100 мм);
- А – увеличенная грузоподъёмность.
Модификации, аналоги и производители подшипника 7220
| Производитель |
Модификация |
Масса, кг |
Аналог |
Поставщик |
| ОАО "Самарский подшипниковый завод" (ГПЗ-9) |
7220А |
3,63 |
30220 |
SKF |
| 7220 |
3,63 |
30220 |
SKF |
| ОАО "Волжский подшипниковый завод" (ГПЗ-15) Волжск |
2-7220А1 |
3,63 |
30220 |
SKF |
| 4-7220А1 |
3,63 |
30220/P4 |
SKF |
| 4-7220 |
3,81 |
30220/P4 |
SKF |
| 6-7220А1 |
3,63 |
30220/P4 |
SKF |
| 7220 |
3,63 |
30220 |
SKF |
| ООО "ГПЗ-34" |
7220 |
3,81 |
30220 |
|
| BBC |
7220 |
3,81 |
30220 |
|
| CRAFT |
7220 |
|
30220 |
|
| ЕПК |
7220А |
|
|
|
