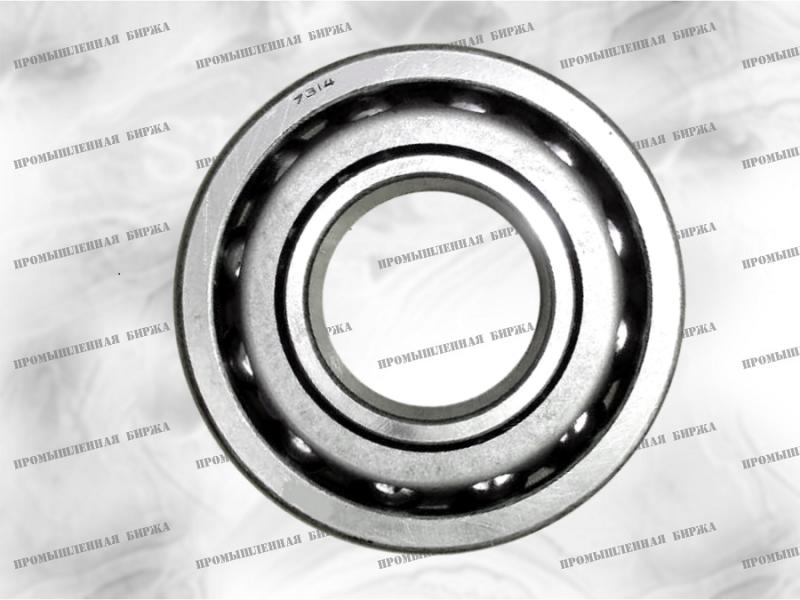

Подшипник 7314. Применение.
Конструкция радиально-упорного подшипника 7314 представляет собой сочетание следующих сборочных единиц: наружное кольцо с внутренней конической поверхностью, внутреннее кольцо с наружной конической поверхностью, однорядный сепаратор и роликовые тела качения, имеющие так же коническую форму. Сопряжение представленных деталей в итоге позволяет рассматриваемой опоре качения воспринимать одновременно и радиальные, и осевые нагрузки. На что обратить внимание – зазор в подшипнике не закладывается производителем, а регулируется при установке самим потребителем. Аналогичный узел в международных каталогах имеет следующую маркировку – подшипник 30314.
При СССР подшипник 7314 применялся в мостах, раздаточных коробках и КПП автобусов следующих моделей – ИКАРУС, ЛиАЗ и КАВЗ. В настоящее время данная опора качения устанавливается на выходные конические или цилиндрические валы двухступенчатых редукторов 1Ц2У-200, трёхступенчатых 1Ц3У-200 и на входной вал-шестерню в редуктор РЦД с суммарным межосевым расстоянием 750 мм.
Подшипник 7314. Размеры.
 |
| Размеры номинальные, мм |
Угол, град |
Вес,кг |
| Диаметр отверстия внутреннего кольца |
Внешний диаметр наружного кольца |
Монтажная высота |
Ширина внутреннего кольца |
Ширина наружного кольца |
Фаска |
| d |
D |
T |
C |
B |
r |
α |
| 70 |
150 |
38 |
37 |
30 |
3,5 |
|
3,09 |
Технические характеристики подшипника
| Конструкция |
Роликовый конический однорядный (радиально-упорный) |
| Основная нагрузка |
Радиальная и осевая только в одну сторону |
| Дополнительная нагрузка |
Радиальная при работе в паре. Только осевая не рекомендуется. |
| Статическая грузоподъемность, кН |
137 |
| Динамическая грузоподъемность, кН |
170 |
| Предельная частота вращения, при пластичном смазочном материале, об/мин |
2400 |
| Предельная частота вращения, при жидком смазочном материале, об/мин |
3400 |
| Количество роликов в подшипнике, шт |
12 |
| Материал тел качения |
Сталь ШХ15 |
| Размеры ролика, мм |
 |
d |
19,648 |
| D |
21,47 |
| L |
26,23 |
| Допускаемая величина перекоса, минут |
2 |
Как купить подшипник 7314. От чего зависит цена.
Зачастую возникает вопрос, какой купить подшипник 7314 - отечественного или импортного производства. За время производства редукторов наше предприятие накопило определённый опыт. Вывод следующий – роликовый конический однорядный радиально-упорный подшипник 7314 повышенной грузоподъёмности отечественного производства имеет не меньший ресурс, чем импортный аналог, но цена при этом значительно ниже.
Пример обозначения при заказе.
Подшипник 7-7314А
Что означает:
- 7 – класс точности;
- 7 – тип подшипника (конический роликовый);
- 3 – серия внешних диаметров;
- 14 – условный диаметр отверстия во внутренней обойме;
- А – увеличенная грузоподъёмность.
Модификации, аналоги и производители подшипника 7314
| Производитель |
Модификация |
Масса, кг |
Аналог |
Поставщик |
| ОАО "Десятый подшипниковый завод" ГПЗ-10 Ростов-на-Дону |
6-7314А |
|
|
|
| 7314 |
|
30314 |
|
| ОАО "Волжский подшипниковый завод" (ГПЗ-15) Волжск |
7-7314А |
3,09 |
30314 |
SKF |
| 7314А |
3,09 |
30314E |
SKF |
| 7314А |
3,09 |
30314 |
SKF |
| ООО "ГПЗ-34" |
7314 |
3,09 |
30314 |
|
| ООО "Волгоград-РПЗ" |
7314 |
3,09 |
30314 |
SKF |
| BBC |
7314 |
3,09 |
30314 |
|
| CRAFT |
7314 |
|
30314 |
|
| ЕПК |
7314А |
|
|
|
