Подшипник 180209. Применение.

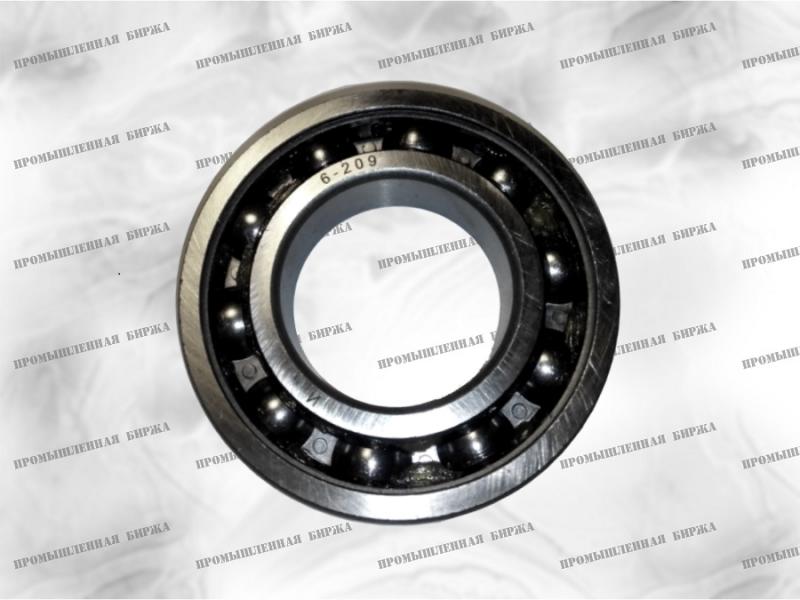

Подшипник 180209, как и его прототип - подшипник 209, является радиальной опорой качения с однорядным расположением шариков. Отличие заключается в том, что в подшипнике 180209 тела качения заполнены смазкой и с двух сторон закрыты от грязи защитными пластичными уплотнениями. Такая конструкция исключает выпадение смазки из подшипника и несколько ограничивает максимально допустимую скорость вращения, поскольку возможно только пластичное смазывание, а жидкостное – недоступно. В международных каталогах опора, имеющая подобную конструкцию и описание, обозначается как подшипник 6209-2RS.
Наиболее востребованным подшипник 180209 (6209 2RS) является в электротехническом производстве. Рассматриваемый узел применяется в качестве опоры качения роторов трёхфазных электродвигателей типа 6А132 и устанавливается со стороны привода, что исключает попадание пыли как в сам подшипник, так и во внутреннюю полость мотора.
Подшипник 180209. Размеры.
 |
| Внутренний диаметр подшипника |
Наружный диаметр подшипника |
Ширина подшипника |
Радиус монтажной фаски подшипника |
Масса подшипника |
| d |
D |
В |
r |
m |
| мм |
кг |
| 45 |
85 |
19 |
2,0 |
0,41 |
Технические характеристики подшипника
| Конструкция |
Шариковый однорядный с двухсторонним уплотнением |
| Основная нагрузка |
Радиальная |
| Дополнительная нагрузка |
Осевая в любую из сторон до 70% от неиспользованной радиальной |
| Статическая грузоподъемность, кН |
21,6 |
| Динамическая грузоподъемность, кН |
33,2 |
| Предельная частота вращения, при пластичном смазочном материале, об/мин |
7500 |
| Количество шариков в подшипнике, шт |
9 |
| Материал тел качения |
ШХ15 |
| Диаметр шарика, мм |
12,7 |
| Допускаемая величина перекоса, минут |
8 |
Как купить подшипник 180209. От чего зависит цена.
Стоимость шарикового однорядного радиального подшипника 180209 с двухсторонним уплотнением зависит от страны его изготовления. Далее цена начинает увеличиваться, если имеется необходимость купить узел повышенного класса точности или заполненного определённым типом смазки. Все дополнительные требования обозначаются в его маркировке.
Пример обозначения при заказе.
Подшипник 76-180209Е
Что означает:
- 7 – группа радиальных зазоров;
- 6 – класс точности опоры;
- 180 – конструктивная разновидность (наличие с двух сторон защитных пластичных уплотнений);
- 2 – лёгкая серия внешних диаметров;
- 09 – обозначение внутреннего диаметра (09х5=45 мм);
- Е – текстолитовый сепаратор.
Модификации, аналоги и производители подшипника 180209
| Производитель |
Модификация |
Вес, кг |
Аналог |
Поставщик |
| ООО "Курский завод упорных подшипников" (ГПЗ-20) |
180209АС9 |
0,41 |
6209-2RS1/LGMT3 |
SKF |
| ЗАО "Вологодский подшипниковый завод" (ГПЗ-23) |
5-180209 |
0,41 |
|
|
| 6-180209 |
0,41 |
6209-2RS1/P6Q6 |
SKF |
| 75-180209 |
0,41 |
|
|
| 76-180209Е |
0,41 |
|
|
| 76-180209 |
0,41 |
|
|
| 180209А |
0,406 |
6209-2RS |
SKF |
| ООО "ГПЗ-34" Кашира, Московская область |
180209 |
0,41 |
6209 2RS |
|
| BBC |
180209 |
0,41 |
6209 2RS |
|
| CRAFT |
180209 |
|
6209 2RS |
|
