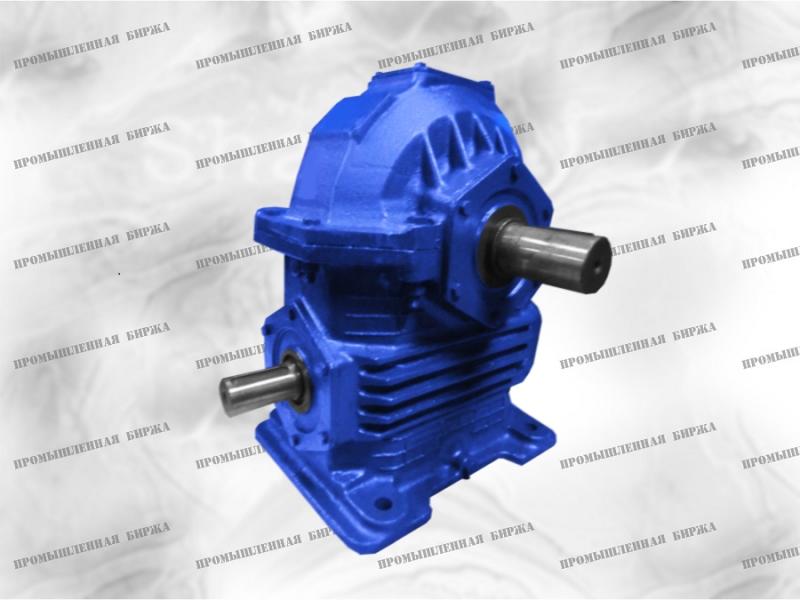

Редуктор Ч-125

22 500 — 26 000 ₽

Редуктор червячный Ч-125 - купить по низкой цене.

Универсальный редуктор с одноступенчатой червячной передачей Ч-125 является механизмом общего назначения. Он используется для перемены частоты вращения вала и вращающего момента. Редуктор выпускается в 2-х климатических исполнениях: «У» и «Т».

Редуктор Ч-125 спроектирован для работы как под воздействием постоянной, так и переменной нагрузки. Также предусмотрено использование его в режиме реверса.

Механизм рассчитан на использование в режиме «старт-стоп» и в режиме постоянной работы.

Редуктор 4-125 предназначен к использованию от -40 до +50 С.

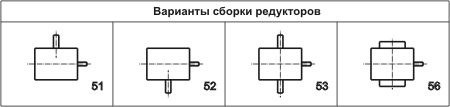

Варианты сборки редуктора Ч 125

Варианты расположения червячной пары редуктора Ч 125

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор червячный Ч125-40-51-У3-В где:

Ч тип редуктора;
125 межосевое расстояние, мм.;
40 номинальное передаточное число;
51 вариант исполнения сборки;
У3 климатическое исполнение и категория размещения;
В поставка редуктора с вентилятором (для режима работы 1)

В каталоге обозначена цена, позволяющая без проблем купить этот редуктор в любом регионе России.

Паспорт Сколько масла Доставка

Похожие товары

Мотор-редуктор МЧ-125

39 000 — 43 000 ₽

Подробнее

Мотор-редуктор МЧ2-125

Технические характеристики редуктора Ч-125

U ном.	Ч-125							Обозначение
	U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1
	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд
8	8	659	0,93	758	0,92	826	0,91	Редуктор Ч125-8
10	10	636	0,93	712	0,92	800	0,91	Ч-125-10
12,5	13	626	0,92	700	0,91	785	0,89	Ч-125-12,5
16	16	676	0,89	757	0,87	850	0,86	Ч-125-16
20	20	653	0,88	730	0,86	820	0,84	Ч-125-20
25	25	616	0,87	690	0,84	772	0,82	Ч-125-25
31,5	32	800	0,81	890	0,78	1000	0,75	Ч-125-31,5
40	40	692	0,79	715	0,76	870	0,73	Ч-125-40
50	52	640	0,77	717	0,73	803	0,7	Ч-125-50
63	60	610	0,76	683	0,71	765	0,68	Ч-125-63
80	84	525	0,69	590	0,63	660	0,6	Ч-125-80
Консольная нагрузка			Рб; Н	1200
Консольная нагрузка			Рт; Н	8000
Уровень звука			ДБА	80
Масса			кг	88

где:

Uном; Uфак.- номинальное и фактическое передаточное число;
1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала;
Мт наибольший допускаемый крутящий момент, Нм;
Рб консольная нагрузка на середину шейки быстроходного конца вала, Н;
Рт консольная нагрузка на середину шейки тихоходного конца вала, Н;
в скобках- масса редуктора с алюминиевым корпусом.

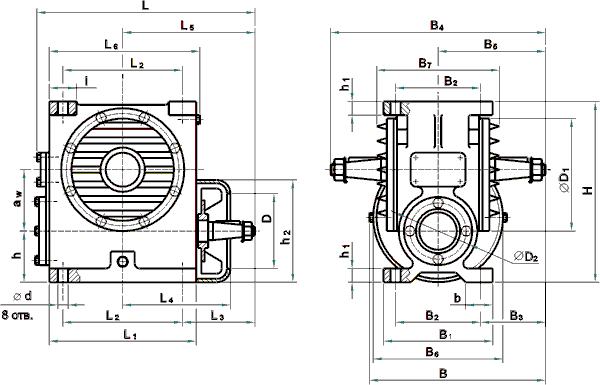

Габаритные и присоединительные размеры редуктора Ч-125


aw	125	h1	22
L	437	h2	217
L1	275	D	165
L2	230	D1	275
L3	146	D2	170
L4	210	B	363
L5	261	B1	230
L6	290	B2	190
1	45	В3	135
d	19	В4	460
b	60	B5	230
Н	396	В6	246
h	111	В7	242

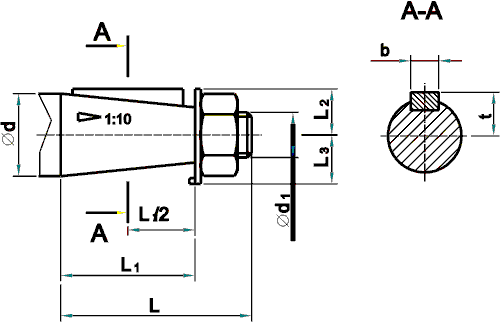

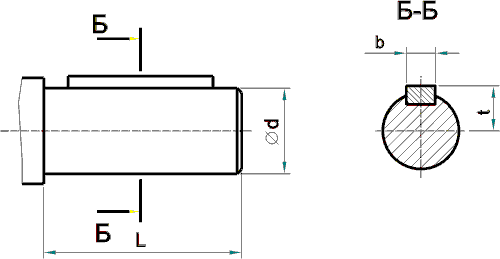

Размеры валов редуктора червячного Ч-125

Тип	Выходные концы валов		L	L 1	L2	L3	b	d	d1	t	m
Ч-125
	конический	быстроходный	32	58	24	18	6	32	M20xl,5-8g	17,05
	конический	тихоходный	55	82	38	30	14	55	МЗбх3 -8g	28,95

	цилиндрический	быстроходный	32	-	-	-	10	32		35
	цилиндрический	тихоходный	55	-	-	-	16	55		59

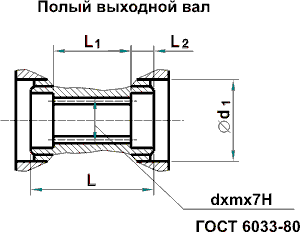

	Вал полый шлицевой		230	110	60	-	-	55	60		2,5

Примечание: Редуктор Ч125 по умолчанию укомплектован коническими входными и выходными валами. Цилиндрическое исполнение входного и/или выходного вала оговариваются при заказе.
