Редуктор Ц3ВКф-100 (В-100)

8-800-700-01-76
8 (4912) 99-53-40
prombirga@mail.ru
Редуктор Ц3ВКф-100
40 000 ₽
Позвонить

Купить вертикальный редуктор Ц3ВКф-100. Цена обсуждается.

Назначение редуктора.

Ц3ВКф-100 цилиндрический вертикальный крановый трехступенчатый редуктор основан на цилиндрической передаче и используется в составе механизмов передвижения грузоподъемных кранов.

Как уточнить цену и купить редуктор Ц3ВК-100.

Поскольку существует множество факторов, влияющих на стоимость редуктора, таких, как вариант сборки, исполнение, наличие на складе, то перед заказом необходимо связаться с производителем. После уточнения всех деталей и согласования цены, покупателю будет выставлен счёт на оплату.

Схемы сборки редуктора Ц3ВК-100

Схемы сборки редуктора Ц3ВК-100ф

Обозначение при заказе:

Редуктор В (Ц3ВК)-100ф-40-16-У3, где

  • В(Ц3ВК) - тип цилиндрический трёхступенчатый вертикальный крановый редуктор
  • 100 - межосевое расстояние тихоходной ступени, мм
  • ф - фланцевый
  • 40 - передаточное число редуктора
  • 16 - схема сборки
  • У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Наш каталог содержит описание и других типоразмеров редукторов вертикальных типа Ц3ВК.

ПаспортКакое маслоДоставка

Читайте также

Библиотека редукторов и мотор-редукторов

Похожие товары

Редуктор Ц3ВКф-125
Редуктор Ц3ВКф-125
45 000 ₽
Подробнее
Редуктор Ц3ВКф-160
Редуктор Ц3ВКф-160
52 000 ₽
Подробнее
Редуктор Ц3ВКф-200
Редуктор Ц3ВКф-200
80 000 — 84 000 ₽
Подробнее
Редуктор Ц3ВКф-250
Редуктор Ц3ВКф-250
84 000 — 89 000 ₽
Подробнее

Технические характеристики редуктора Ц3ВК 100

Типоразмер редуктора Передаточное число Мт, Н*м Масса, кг Обозначение
В-100ф 10 550 53 Ц3ВК-100ф-10
12,5 Ц3ВК-100-12,5
16 Ц3ВКф-100-16
20 В 100ф-20
25 Ц3ВК-100ф-25
31,5 Ц3ВК-100ф-31,5
40 ЦЗВК-100ф-40
50 Ц3ВК-100ф-50

Габаритные и присоединительные размеры редуктора

Габаритные и присоединительные размеры редуктора Ц3ВК-100
AwT AwП AwБ L L1 L2 L3 L4 L5 L6 L7 H B D D1 d d1 m z D2 d2 d3 l l1 l2 l3 l4 l5
100 100 80 520 100 170 40 71,5 470 260 170 254 275 300 265 14 11 2,5 20 230 125 25 325 67 5 12 300 235

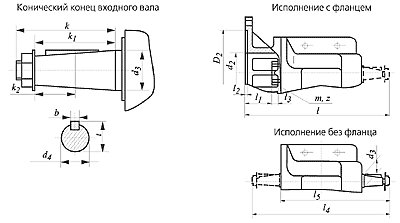

Размеры валов редуктора Ц3ВК-100

Размеры концов выходного вала редуктора Ц3ВКф-100
Типоразмер редуктора k k1 k2 d3 d4 b t
В-100ф 60 42 21 25 22,9 5 24,9
