Редуктор ВК-475
54 000 ₽
Позвонить

Редуктор ВК-475 - крановый вертикальный трёхступенчатый редуктор с суммарным межосевым расстоянием 475 мм. Применяется в механизмах перемещения кранов и служит для увеличения крутящего момента на выходном валу за счёт уменьшения частоты вращения входного вала.

Условия применения редуктора вк-475.

  • режим работы реверсивный;
  • температура окружающей среды от -40С до +50С;
  • неагрессивная среда, умеренные запыленность и влажность;
  • скорость вращения входного вала не более 1000 об/мин;
  • эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категории размещения 2 по ГОСТ I5150-69.

Схемы сборки редуктора ВК-475

13 23 33

Пример условного обозначения при заказе:

Редуктор ВК-475-50-23 У2, где

  • ВК - тип редуктора, вертикальный крановый
  • 475 - суммарное межосевое расстояние
  • 50 - номинальное передаточное число
  • 23 - схема сборки по валам
  • У2 - категория размещения и климатическое исполнение
ПаспортКакое маслоДоставкаЗацепление

Читайте также

Выбор габарита редуктора
Выбор редуктора
Расчёт передаточного числа редукторов
Фото общепромышленных редукторов

Похожие товары

Редуктор ВК-350
Редуктор ВК-350
25 000 — 30 000 ₽
Подробнее
Редуктор ВК-550
Редуктор ВК-550
75 000 ₽
Подробнее
Редуктор ВКУ-500
Редуктор ВКУ-500
150 000 — 170 000 ₽
Подробнее

Технические характеристики редуктора ВК-475

Тип Передаточное число Номинальный крутящий момент на выходном валу, кНм Максимальный кратковременно допускаемый крутящий момент на выходном валу, кНм КПД Масса, кг
Ном. Факт. для режима Т для режима С для режима Л
при частоте вращения входного вала, об/мин
600 750 1000 600 750 1000 600 750 1000 600 750 1000
ВК-475 20 19,68 1,55 1,45 1,3 1,8 1,7 1,5 2,1 2 1,7 5,45 5,15 4,8 0,91 215
28 29,6 1,95 1,95 1,8 2,3 2,15 2,15 2,6 2,6 2,4 6,5 6,3 6
50 52,92 1,6 1,6 1,6 2 2 1,85 2,3 2,3 2,15 7,5 7,4 7,1
112 109,61 1,7 1,7 1,7 2 2 2 2,3 2,3 2,3 7,9 7,75 7,5

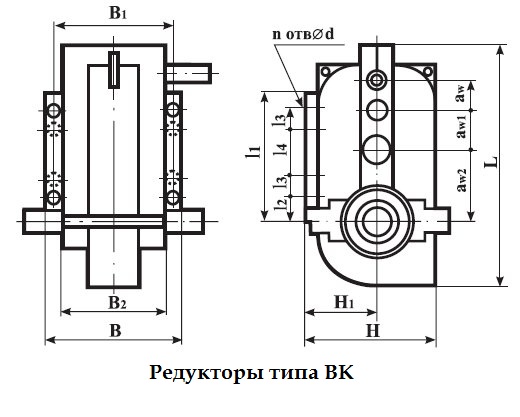

Габаритные и присоединительные размеры редуктора ВК-475

Габаритные и присоединительные размеры редуктора ВК-475
Тип L l1 l2 l3 l4 Н H1 B B1 B2 aw aw1 aw2 n d
Редуктор ВК-475 790 482 50 80 200 458 220 250 215 255 105 160 210 8 17

Размеры валов ВК475

Размеры входного вала редуктора ВК-475 Размеры выходного вала редуктора ВК-475
Входного Выходного
Тип d l l1 b L t Тип d h6 l L b t
ВК-475 40 110 82 10 242,5 38,9 ВК-475 65 110 180 18 69
